A~, ACA och AAC är avsedda för växelström. A-, a---, DCA och ADC är avsedda för likström.
))) och liknande parenteser indikerar "kontinuitetstestet". Med denna inställning piper multimetern när de två sonderna är elektriskt anslutna. En rak pil med ett kors genom markerar "diodtestet" för att testa om enkelriktade kretsar är sammankopplade. Hz står för Hertz, enheten för att mäta frekvensen hos AC-kretsar. Det –|(– symbolen står för kapacitet.
Den svarta testnålens plugg går alltid in i den märkta porten COM, som står för gemensam (även kallad jord). Den andra änden av ledningen på den svarta testnålen är ansluten till minuspolen. När du mäter spänningen eller resistansen går stickproppen på den röda testnålen in i porten märkt med den minsta strömmen (ofta är detta mA för milliampere). När du mäter strömmen går pluggen på den röda nålen in i porten som är märkt för att motstå mängden förväntad ström. Vanligtvis, för lågspänningskretsar, har denna port en säkring klassad till 200mA, medan grinden för kretsar genom vilka en starkare ström flyter kan laddas upp till 10A.
Läser en multimeter
Indikationerna på en multimeter kan se ut som ett hemligt språk för lekmannen och även personer med erfarenhet av elektronik kan ibland använda lite hjälp med en obekant multimeter med olika förkortningar. Lyckligtvis tar det inte mycket tid att översätta inställningarna och förstå hur man läser skalningen så att du kan komma tillbaka till jobbet.
Steg
Del 1 av 3: Läsa skalan
1. Testa AC eller DC spänning. Generellt ger V spänningen, en vågig linje indikerar växelström (som den som finns i elinstallationer i hemmet) och en rak eller prickad linje indikerar likström (som i ett batteri). Linjen kan placeras bredvid eller ovanför bokstaven.
- Inställningen för att testa spänning i en växelströmskrets markeras vanligtvis som V~, ACV eller VAC.
- För att testa spänningen i en DC-krets, ställ in multimetern på V–, V---, DCV eller VDC.
2. Ställ in multimetern för att mäta ström. Eftersom ström mäts i ampere förkortas det som a. Välj nu likström eller växelström, oavsett vilken krets du ska testa är gjord för. Analoga multimetrar har vanligtvis inte förmågan att testa ström.
3. Hitta resistansinställningarna. Detta indikeras av den grekiska bokstaven omega: Ω. Detta är symbolen för ohm, enheten för motstånd. På äldre multimetrar kallas detta också R för motstånd.
4. Använd DC+ och DC-. Om din multimeter har denna inställning, håll den inställd på DC+ när du testar en DC-krets. Om du inte får någon avläsning och du misstänker att du har fäst de positiva och negativa sonderna i fel ändar, byt till DC för att korrigera utan att behöva justera ledningarna.
5. Förstå de andra symbolerna. Om du inte är säker på varför det finns olika inställningar för spänning, ström eller resistans, läs avsnittet om felsökning för mer information om mätområde. Utöver dessa standardinställningar har de flesta multimetrar ett antal ytterligare inställningar. Om mer än en av dessa markeringar är bredvid samma inställning, kan båda mätas samtidigt, eller så måste du hänvisa till manualen.
6. Läs indikationen för ingångarna. De flesta multimetrar har 3 portar eller ingångar. Ibland är portarna markerade med symboler som liknar de som beskrivs ovan. Om dessa symboler inte är tydliga för dig, se följande guide:
Del 2 av 3: Avläsning av en analog multimeter

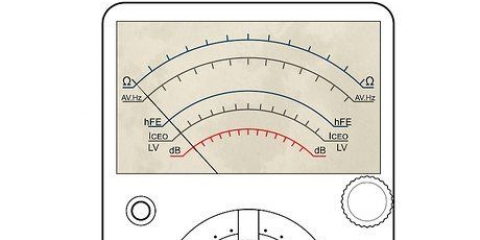

1. Hitta rätt skala på den analoga multimetern. Analoga multimetrar har en nål som rör sig bakom en glasskiva för att indikera resultatet. Vanligtvis kan 3 bågar ses bakom nålen. Här är de olika skalorna, som var och en har olika syfte:
- Ω-skalan är till för att mäta resistans. Detta är vanligtvis den största skalan och ligger överst. Till skillnad från de andra skalorna är värdet 0 (noll) längst till höger istället för till vänster.
- "DC"-skalan är till för att läsa av DC-spänningen.
- `AC`-skalan är till för att läsa av AC-spänningen.
- `dB`-skalan är det minst använda alternativet. Se slutet av detta avsnitt för en kort förklaring.
2. Läs av spänningen baserat på det valda området. Titta noga på spänningsskalan, antingen DC eller AC. Det ska finnas flera rader med nummer under skalan. Titta på vilket område du har valt på urtavlan (t.ex. 10 V) och hitta motsvarande etikett bredvid en av raderna. Detta är raden som du måste läsa resultatet från.
3. Gissa värdet mellan siffrorna. Spänningsskalan för en analog multimeter fungerar på samma sätt som en linjal. Motståndsskalan är dock logaritmisk, vilket betyder att samma avstånd på skalan är en annan värdeförändring beroende på var du befinner dig på skalan. Linjerna mellan två siffror anger fortfarande lika delar. Till exempel, om det finns tre linjer mellan `50` och 70` representerar de 55, 60 och 65, även om avstånden mellan linjerna är olika stora.
4. Multiplicera motståndsavläsningen på en analog multimeter. Titta på multimeterns räckviddsinställning. Detta ger dig ett värde att kunna multiplicera läsningen med. Till exempel om multimetern är inställd på R x 100 och nålen pekar på 50 ohm, då är det faktiska motståndet över kretsen 100 x 50=5000.
5. Lär dig mer om dB-skalan. "dB" (decibel) skalan, ofta den lägsta och minsta av en analog multimeter, kräver lite extra träning för att använda. Det är en logaritmisk skala som mäter spänningsförhållandet (även kallat förstärkning eller förlust). Standard dBv-skalan i V.s. definierar 0dbv som 0,775 volt, mätt över 600 ohm motstånd, men det finns även andra skalor, som dBu, dBm och till och med dBV (med stort V).
Del 3 av 3: Felsökning
1. Ställ in intervallet. Om du inte har en multimeter som ställer in räckvidden automatiskt, har vart och ett av standardlägena (spänning, motstånd och ström) flera inställningar att välja mellan. Detta är intervallet du måste ställa in innan du fäster sonderna på kretsen. Börja med din bästa gissning av värdet strax ovanför det närmaste resultatet. Om du till exempel räknar med att mäta 12 volt, ställ in mätaren på 25V, inte vid 10V, förutsatt att dessa är de två närmaste alternativen.
- Om du inte har någon aning om vilken typ av ström du kan förvänta dig, ställ in den på det högsta värdet först för att undvika att skada multimetern.
- Andra lägen är mindre benägna att skada multimetern, men antar den lägsta resistansinställningen och tar 10V . som standard.
2. Justera värdet "utanför intervallet". På en digital multimeter betyder "OL", "ÖVER" eller "överbelastning" att du bör välja ett högre intervall, medan ett resultat mycket nära noll betyder att du bör välja ett lägre intervall för mer exakthet. På en analog multimeter betyder en pekare som står stilla att du måste välja ett lägre intervall. En pekare som rör sig förbi maxgränsen betyder att du måste välja ett högre intervall.
3. Innan du mäter motstånd, ta bort strömmen från kretsen. Stäng av strömbrytaren eller ta bort batteriet från kretsen för att få en exakt avläsning av motståndet. Multimetern använder sin egen ström för att mäta motståndet, och om det redan finns ström på kretsen kommer det att påverka resultatet.
4. Mät strömmen i serie. För att mäta strömmen måste du göra en krets med multimetern "i serie" med de andra komponenterna. Koppla till exempel bort en ledning från en batteripol. Fäst en mätnål på tråden och en på batteriet för att stänga kretsen igen.
5. Mät spänningen parallellt. Spänning är förändringen i elektrisk energi i en del av en krets. Kretsen ska vara sluten och det ska finnas en ström på den. Multimetern ska nu placera båda mätnålarna på olika punkter i kretsen, "parallellt" med kretsen.
6. Kalibrera ohmskalan på en analog multimeter. Analoga multimetrar har en extra ratt som används för att justera motståndsskalan och är vanligtvis märkt med en Ω. Innan du mäter motståndet i en krets, håll ihop de två mätnålarna. Vrid ratten tills ohmskalan visar noll för att kalibrera den och gör sedan själva testet.
Tips
- Om det finns en spegel bakom nålen på din analoga multimeter, vrid multimetern åt vänster eller höger så att nålen bildar sin egen reflektion för en mer exakt avläsning.
- Om du inte förstår värdena som anges på en digital multimeter, se bruksanvisningen. Ett numeriskt värde kommer att anges som standard, men det kan också finnas en inställning för att visa stapeldiagram eller andra sätt att visa information.
- Om nålen på en analog multimeter är under noll, även i det lägsta intervallet, är anslutningarna `+` och `-` troligen bakåtriktade. Byt ut kontakterna och mät igen.
- Den initiala avläsningen kommer att fluktuera när du mäter växelströmsspänningen, men detta kommer så småningom att stabiliseras till en korrekt avläsning.
Varningar
- Om du inte väljer ett område som är högre än den förväntade kretsen eller batteriutgången kan det leda till skada på din multimeter. Analoga multimetrar är ofta mycket ömtåligare än digitala multimetrar, medan räckviddsvalda digitala multimetrar är de tuffaste av alla.
